Как частотный преобразователь изменяет частоту и управляет двигателем

Image Source: pexels



Частотный преобразователь — это устройство, которое управляет скоростью вращения электродвигателя, изменяя частоту подаваемого напряжения. Оно позволяет оптимизировать работу оборудования и снизить энергозатраты. Например, частотные преобразователи способны сократить потребление электроэнергии до 60%. При снижении частоты с 30 до 25 Гц мощность двигателя уменьшается с 1100 до 560 кВтч. Вы используете такие устройства для повышения эффективности и защиты оборудования.

Основные Выводы

• Частотный преобразователь управляет скоростью электродвигателя, изменяя частоту подаваемого напряжения. Это позволяет снизить энергозатраты до 60%.
• Использование частотного преобразователя обеспечивает плавный пуск двигателя, что снижает механические нагрузки и увеличивает срок службы оборудования на 30-40%.
• Сравнение скалярного и векторного управления показывает, что векторное управление обеспечивает более высокую точность и эффективность, особенно в системах с переменной нагрузкой.

Принцип работы частотного преобразователя

Image Source: unsplash



Как частотный преобразователь изменяет частоту и напряжение

Частотный преобразователь изменяет частоту и напряжение, чтобы управлять скоростью электродвигателя. Это устройство преобразует переменный ток из сети в регулируемый ток с нужными параметрами. Вы можете использовать его для точного контроля скорости вращения двигателя, что особенно важно в промышленности и бытовых системах.

Процесс начинается с изменения формы входного напряжения. Например, синусоидальный сигнал преобразуется в несинусоидальный. Одновременно нелинейный ток становится синусоидальным. Эти изменения позволяют устройству эффективно управлять двигателем.

Эти преобразования обеспечивают стабильную работу двигателя и минимизируют потери энергии.

Основные этапы преобразования: выпрямление, фильтрация, инвертирование

Частотный преобразователь работает в три этапа. На первом этапе происходит выпрямление переменного тока. Выпрямитель преобразует переменный ток в постоянный, устраняя колебания напряжения.

На втором этапе фильтрация сглаживает пульсации постоянного тока. Это улучшает качество сигнала и снижает уровень гармонических искажений. Например, исследования показывают, что уровень искажений напряжения (THDu%) на этом этапе составляет:

На третьем этапе инвертирование преобразует постоянный ток обратно в переменный. Однако частота и напряжение уже регулируются в соответствии с заданными параметрами. Это позволяет вам точно управлять скоростью и мощностью двигателя.

Роль частоты в управлении скоростью двигателя

Частота играет ключевую роль в управлении скоростью двигателя. Чем выше частота, тем быстрее вращается ротор. Например, при частоте 50 Гц двигатель работает на полной скорости. Если вы уменьшите частоту до 25 Гц, скорость двигателя снизится вдвое.

Статистические данные подтверждают, что изменение частоты влияет на точность работы двигателя. Например:

Эти данные показывают, что частотный преобразователь обеспечивает точное управление скоростью двигателя, минимизируя отклонения. Вы можете использовать это устройство для повышения эффективности и надежности оборудования.

Типы управления частотным преобразователем

Скалярное управление

Скалярное управление — это метод, который регулирует частоту и напряжение, поддерживая их соотношение постоянным. Этот подход прост в реализации и подходит для задач, где не требуется высокая точность. Вы можете использовать его для управления скоростью двигателя в системах с постоянной нагрузкой, таких как насосы или вентиляторы.

Однако у скалярного управления есть ограничения. Оно не учитывает динамические изменения нагрузки, что может привести к снижению эффективности. Например, исследования показывают, что при использовании скалярного алгоритма управления:

• ТИП потребляемого тока составляет 29,33%.
• ТИП напряжения нагрузки достигает 7,53%.
• Амплитуда первой гармоники линейного напряжения равна 435,7 В.

Эти показатели демонстрируют, что скалярное управление менее эффективно по сравнению с другими методами.

Векторное управление

Векторное управление — это более сложный и точный метод. Оно использует математические модели для управления током и напряжением в реальном времени. Этот подход позволяет вам достичь высокой точности регулирования скорости и момента двигателя. Векторное управление особенно полезно в системах с переменной нагрузкой, таких как конвейеры или лифты.

Преимущества векторного управления включают:

• Высокую точность регулирования скорости.
• Плавный старт и стабильное вращение двигателя на всех частотах.
• Быструю реакцию на изменения нагрузки без значительных колебаний скорости.
• Снижение потерь на нагрев и намагничивание, что увеличивает КПД двигателя.

Например, при использовании пространственно-векторного алгоритма управления:

• ТИП потребляемого тока снижается до 12,07%.
• ТИП напряжения нагрузки уменьшается до 5,96%.
• Амплитуда первой гармоники линейного напряжения увеличивается до 442,2 В.

Эти данные подтверждают, что векторное управление обеспечивает более высокую эффективность и надежность.

Сравнение скалярного и векторного управления

Сравнивая скалярное и векторное управление, вы можете заметить значительные различия в их эффективности и применении. Скалярное управление проще и дешевле, но менее точно. Оно подходит для задач, где не требуется высокая динамика. Векторное управление, напротив, обеспечивает точное управление скоростью и моментом, но требует более сложного оборудования и настройки.

Основные различия между этими методами:

• Точность: Векторное управление обеспечивает более высокую точность регулирования.
• Энергопотребление: Векторное управление снижает потери энергии, что делает его более экономичным.
• Применение: Скалярное управление подходит для простых задач, а векторное — для сложных систем с переменной нагрузкой.

Выбор метода зависит от ваших задач и требований. Если вам нужна простота и низкая стоимость, выбирайте скалярное управление. Если важны точность и эффективность, отдайте предпочтение векторному управлению.

Преимущества и применение частотных преобразователей

Преимущества: плавный пуск, защита двигателя, экономия энергии

Частотный преобразователь предлагает множество преимуществ, которые делают его незаменимым в современных системах. Одним из ключевых достоинств является плавный пуск двигателя. Это снижает механические нагрузки на оборудование и продлевает срок его службы на 30-40%.

Вы также получаете надежную защиту двигателя от перегрузок и перегрева. Устройство регулирует ток и напряжение, предотвращая повреждения. Кроме того, частотный преобразователь позволяет экономить до 50% электроэнергии в определенных режимах работы.

Эти показатели подтверждают, что использование частотного преобразователя повышает эффективность и снижает эксплуатационные расходы.

Применение в промышленности

Частотные преобразователи широко применяются в различных отраслях промышленности. Вы можете встретить их в горнодобывающей отрасли, где они управляют конвейерами и насосами. Они также используются в системах водо- и теплоснабжения для поддержания стабильного давления.

Другие примеры включают:

• Лифтовое оборудование.
• Электроснабжение и аварийные системы.
• Обслуживание зданий и жилых помещений.

Эти устройства повышают надежность оборудования и снижают затраты на обслуживание.

Использование в HVAC-системах и бытовых устройствах

В системах HVAC частотные преобразователи обеспечивают энергосбережение до 30-60%. Вы можете использовать их для управления вентиляторами, компрессорами и насосами. Например, установка преобразователя на насосный агрегат позволяет поддерживать постоянное давление, что снижает энергопотребление.

В бытовых устройствах они обеспечивают плавный пуск, точное регулирование скорости и защиту двигателя. Это делает их идеальными для стиральных машин, кондиционеров и холодильников.

💡 Применение частотных преобразователей в HVAC и бытовых системах помогает не только экономить энергию, но и продлевает срок службы оборудования.

Частотные преобразователи значительно упрощают управление электродвигателями, снижая энергопотребление и повышая надежность. Например, они сокращают потребляемую мощность с 1080 до 552,96 кВт·ч в сутки, экономя 527,04 кВт·ч ежедневно.

Эти устройства важны для современных систем, так как снижают частоту простоев на 70-85% и увеличивают срок службы оборудования на 30-40%.

Изучайте частотные преобразователи, чтобы повысить эффективность и надежность ваших систем!

FAQ

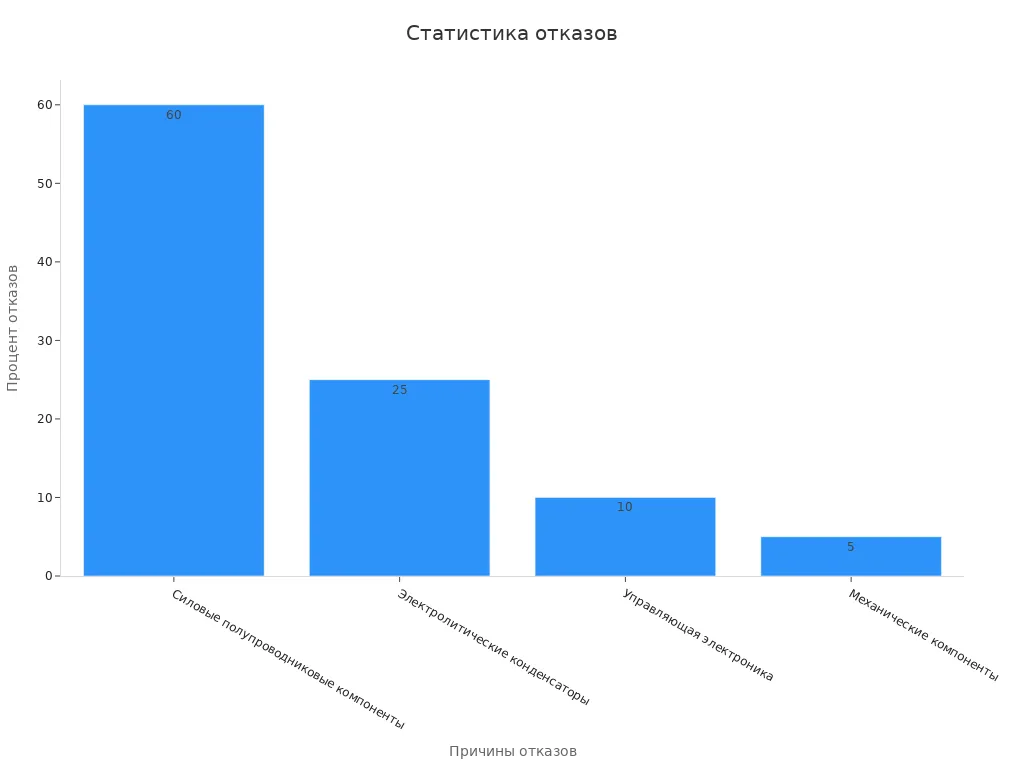

Что произойдет, если частотный преобразователь выйдет из строя?

Частотный преобразователь автоматически отключит двигатель, чтобы предотвратить повреждения. Вы можете использовать встроенные системы диагностики для выявления причины и устранения неисправности.

Можно ли использовать частотный преобразователь для любого двигателя?

Нет, не все двигатели совместимы. Убедитесь, что ваш двигатель поддерживает регулирование частоты. Проверьте технические характеристики перед установкой устройства.

Как выбрать подходящий частотный преобразователь?

Оцените мощность двигателя, диапазон частот и условия эксплуатации. Выбирайте устройство с запасом мощности для повышения надежности и долговечности.

💡 Совет: Консультируйтесь с производителем оборудования для точного выбора.
