Преобразователь частоты — это устройство, которое изменяет частоту и напряжение электрического тока для управления работой электродвигателя. Такой подход помогает точно регулировать скорость вращения, снижать износ оборудования и экономить до 30% электроэнергии. Эксперты отмечают значительное увеличение срока службы промышленных систем.
Преобразователь частоты выполняет важные задачи в современных электроприводах. Он регулирует частоту и напряжение, что позволяет управлять скоростью и крутящим моментом электродвигателей. Такое устройство обеспечивает плавный разгон и торможение, снижает пусковой ток до 80% и защищает оборудование от резких изменений параметров. Благодаря этому оборудование работает стабильнее и надежнее.
Преобразователь частоты помогает избежать перегрузок, уменьшает риск аварийных ситуаций и продлевает срок службы электродвигателя. Он также интегрируется с системами автоматизации, что важно для современных производственных процессов.
Основные задачи преобразователя частоты включают:
Плавный разгон электродвигателя с помощью преобразователя частоты значительно снижает износ оборудования. Это происходит за счёт уменьшения пусковых нагрузок, что уменьшает механические и электрические напряжения на компоненты во время запуска.
Использование преобразователя частоты даёт множество преимуществ для промышленности и других сфер. Среди них:
Преобразователь частоты снижает пусковые токи, которые при прямом пуске могут превышать номинальные значения в 7-15 раз. Это уменьшает риск повреждения изоляции и контактов, а также снижает механические нагрузки на рабочие узлы двигателя. Практические данные показывают, что после установки преобразователя срок службы электродвигателей увеличивается на 40%, а затраты на обслуживание снижаются на 30-40%.
| Объект | Оборудование | Результаты внедрения |
|---|---|---|
| Многоэтажный жилой дом | 2 насоса по 37 кВт | Экономия электроэнергии 42%, снижение затрат на электроэнергию, сокращение жалоб на перебои водоснабжения на 95%, окупаемость 1,7 года |
| Машиностроительный завод | 4 насоса по 55 кВт | Экономия электроэнергии 35%, увеличение срока службы насосов на 60%, снижение затрат на ремонт на 45%, окупаемость 1,4 года |
Преобразователь частоты становится незаменимым элементом современного промышленного оборудования. Он обеспечивает высокий коэффициент полезного действия, снижает энергозатраты и повышает эффективность работы систем.
Image Source: pexels

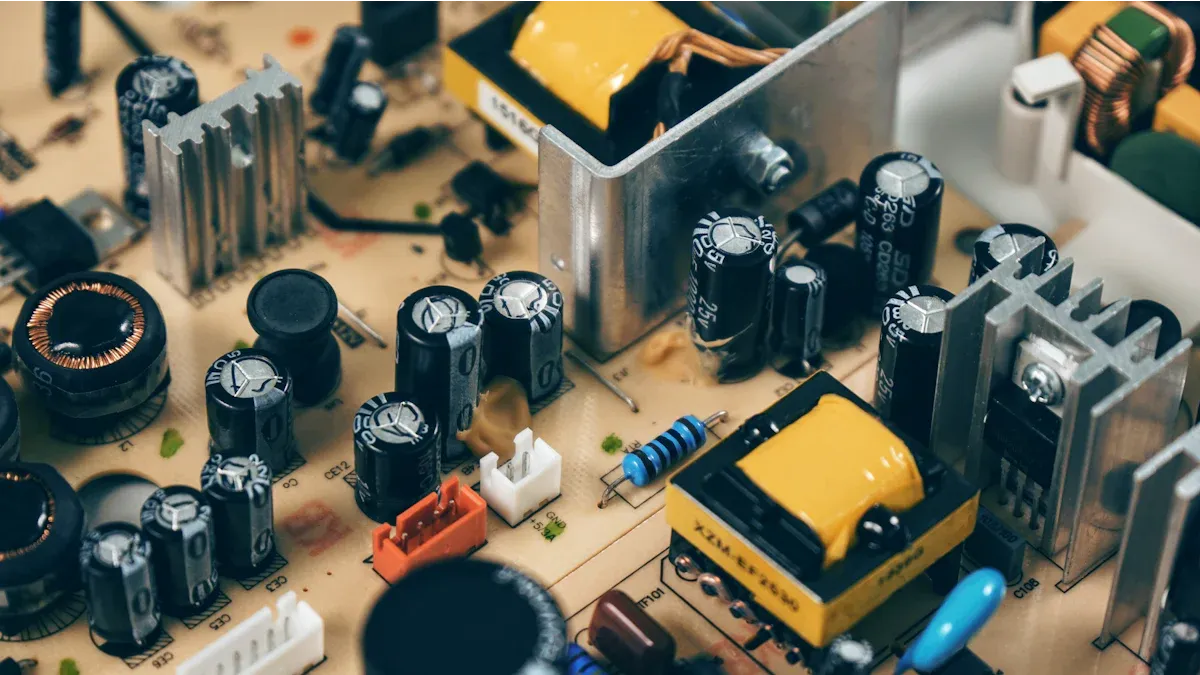

Современный преобразователь частоты состоит из нескольких ключевых частей, каждая из которых выполняет свою функцию для эффективного управления электродвигателем. В стандартную схему входят:
Стандартная схема преобразователя частоты включает входной CL-фильтр для снижения гармоник, трансформатор, управляемый выпрямитель, емкостное звено постоянного тока для сглаживания пульсаций, транзисторный инвертор и выходной LC-фильтр. Эти компоненты обеспечивают преобразование переменного напряжения с одной частотой в переменное напряжение с другой частотой и необходимыми параметрами.
Каждый компонент играет важную роль: фильтры защищают оборудование от помех, выпрямитель и инвертор отвечают за преобразование тока, а управляющая часть обеспечивает точность и безопасность работы.
Преобразователь частоты изменяет параметры электрического тока поэтапно. Процесс преобразования можно представить в виде последовательных шагов:
В технической литературе отмечается, что выпрямитель формирует шину постоянного тока с определённым уровнем напряжения. Инвертор, управляя транзисторами, создает переменный ток с регулируемой частотой и амплитудой. Для точного управления скоростью двигателя применяется метод широтно-импульсной модуляции (ШИМ), который позволяет изменять среднее выходное напряжение, управляя длительностью импульсов.
| Этап преобразования | Описание | Компоненты |
|---|---|---|
| Понижение напряжения | Снижение высокого напряжения переменного тока до нужного уровня | Понижающий трансформатор |
| Выпрямление | Преобразование переменного тока в пульсирующий постоянный ток | Выпрямитель (диоды) |
| Сглаживание пульсаций | Преобразование пульсирующего постоянного тока в более ровный постоянный | Конденсаторы |
| Стабилизация напряжения | Поддержание постоянного выходного напряжения на заданном уровне | Регуляторы напряжения |
| Инвертирование | Преобразование постоянного тока обратно в переменный с нужной частотой | Инвертор (транзисторы, ШИМ) |
Благодаря такому принципу работы преобразователь частоты позволяет плавно регулировать скорость вращения электродвигателя, снижать износ оборудования и экономить электроэнергию.
Существует несколько основных видов преобразователей частоты, которые различаются по конструкции, принципу управления и области применения.
| Вид преобразователя частоты | Основные характеристики и отличия |
|---|---|
| С непосредственной связью | Прямая связь с сетью, построены на тиристорах, высокая нагрузочная способность, невысокая стоимость |
| С выраженным звеном постоянного тока | Промежуточное звено (индуктивность или конденсатор), стабильное напряжение, плавное управление |
| По элементной базе | Тиристорные — выдерживают большие токи, ограниченное быстродействие; Транзисторные — высокая скорость, меньшие потери |
| По принципу управления | Скалярные — простое управление, поддержка постоянного отношения U/f; Векторные — точное управление скоростью и моментом |
| По фазности сети | Однофазные — для бытовых и маломощных устройств; Трёхфазные — для промышленного применения |
| По условиям эксплуатации | Корпуса с защитой IP54/IP65 для цехов, взрывозащищённые для опасных производств |
Выбор типа преобразователя зависит от задач, мощности оборудования и условий эксплуатации. Современные модели поддерживают различные режимы работы и интеграцию в автоматизированные системы управления.
Image Source: pexels
Преобразователь частоты широко применяют в различных отраслях промышленности и в быту. Он помогает управлять электродвигателями, снижать энергозатраты и продлевать срок службы оборудования. Основные сферы использования включают:

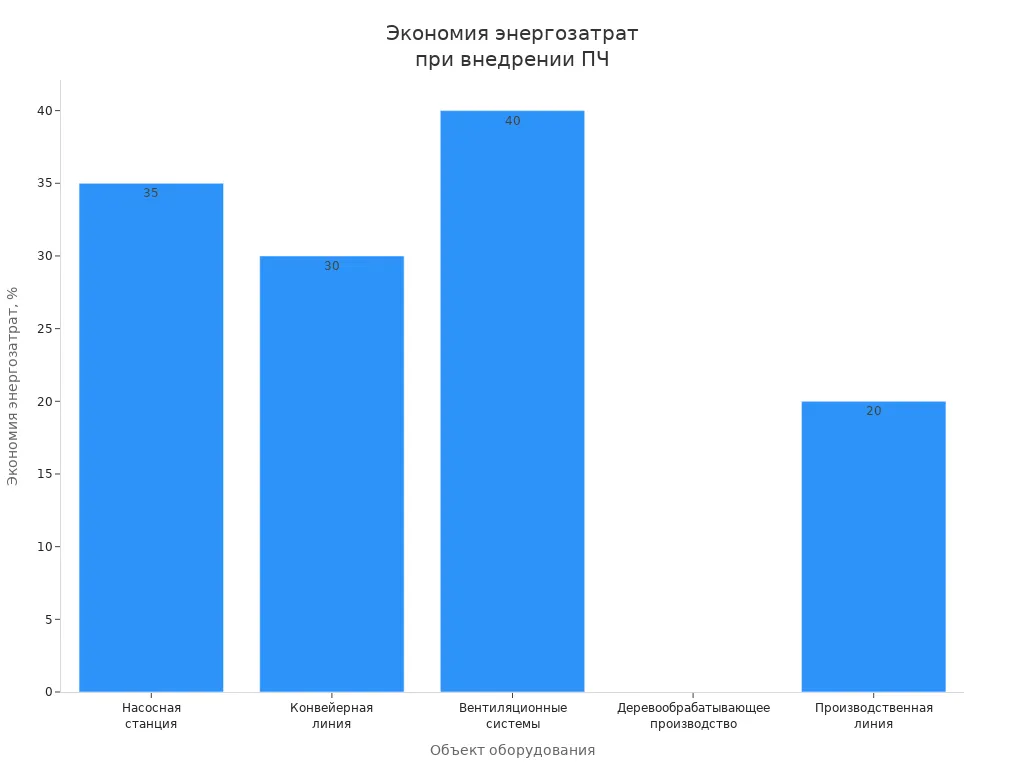

Более 60% промышленных электродвигателей работают с преобразователями частоты. В насосах и вентиляторах экономия электроэнергии достигает 70%, а срок службы оборудования увеличивается.
Преобразователь частоты подходит для управления как однофазными, так и трехфазными электродвигателями разной мощности. В таблице приведены основные типы оборудования и диапазоны мощности:
| Тип оборудования | Применяемый двигатель | Диапазон мощности |
|---|---|---|
| Насосы, вентиляторы | Однофазный | До 4 кВт |
| Конвейеры, лифты, краны | Трехфазный | 0,75 – 800+ кВт |
| Бытовые системы | Однофазный/трехфазный | 0,5 – 5 кВт |
Преобразователь частоты обеспечивает плавный запуск и остановку, снижает износ и защищает оборудование от перегрузок. В быту он помогает экономить электроэнергию и продлевает срок службы бытовых приборов.
Преобразователь частоты обеспечивает современный подход к управлению электроприводами. Эксперты отмечают экономию энергии до 40%, повышение надежности и снижение затрат на обслуживание. Устройства применяют в промышленности, водоснабжении, вентиляции. Плавный пуск, точное регулирование скорости и интеграция с автоматикой делают их востребованными.
Специалист определяет мощность двигателя, тип нагрузки и условия эксплуатации. Он учитывает напряжение сети и наличие функций защиты. Производитель предоставляет рекомендации по выбору.
Старый электродвигатель работает с преобразователем, если его изоляция в хорошем состоянии. Рекомендуется провести диагностику перед установкой устройства.
